4G cat1 單燈控制器產品規格書

CY-SLC-4G單燈控制器上電后，登錄云平臺。直接接受從云平臺發送控制命令，或主動將單燈控制器運行過程中產生的報警或事件數據直接上傳云平臺。

設備功能

● 實時監測 電流、電壓、功率、電能、漏電流等燈具工作參數、

● 一路（或二路，四路）繼電器開關輸出，和 0～10V/PWM 調光信號輸出

● 亮燈模式可設置為年表方式，經緯度方式，光控開關方式，常開模式，預約模式。

● 事件報警功能，事件類型有：單燈電流過大，單燈電流過小，單燈燈具故障，單燈熔絲故障，燈桿漏電事件，

  燈桿傾斜事件，燈桿防雷器失效事件，單燈狀態變化事件等，一旦單燈偵測到此類事件發生，

  單燈會上報平臺。平臺會實時反映燈狀態。

● 具有輸出短路保護功能，更護外置保險絲。

● 內置陀螺儀芯片，具有燈桿傾斜報警，燈頭脫落報警功能（選配）

● 固件遠程升級功能

● 設備內置實時時鐘，掉線后，可依設定運行，操作日志內部存儲，上線后，上報給后臺，方便用戶查詢。

● 具有異常開/關燈、燈具故障、通信失敗等報警功能；

● 安裝簡單方便，能立即響應中心發送的指令。

● 工業級工作溫度：－40℃～＋85℃

● 控制器支持路燈遠程開關控制和調光功能：接 受遠程監控中心或移動終端APP控制指令控制 路燈的開關，

  具備0~100%無極調光功能，調光誤差不超過±1%，調光響應時間＜1s；

● 控制器測量功能：能夠采集路燈供電電壓、負 載電流、有功功率、負載能耗、功率因數和開燈時長；

● 控制器數據存儲功能：可存儲不少于6個時段控制策略。控制器支持獨立運行，支持本地記憶存儲，

  具有在通信中斷情況下能按照存儲的任務執行開關燈和調光的功能；

● 控制器支持遠程OTA升級固件程序；

● 控制器內置時鐘電池，設備任何時間上電后，不管有無網絡信號，都能按存儲策略運行。

● 支持桿體漏電檢測拓展：對燈桿漏電實時檢測，確保用電環境安全；

● 路燈控制器防水等級為IP67；

● 浪涌抗擾度：在差模8KV的試驗電壓下設備沒有功能或性能的暫時降低或喪失；

● 運行環境：溫度-40°C~85°C，相對濕度≤95%，設備能正常啟動和控制開關燈；

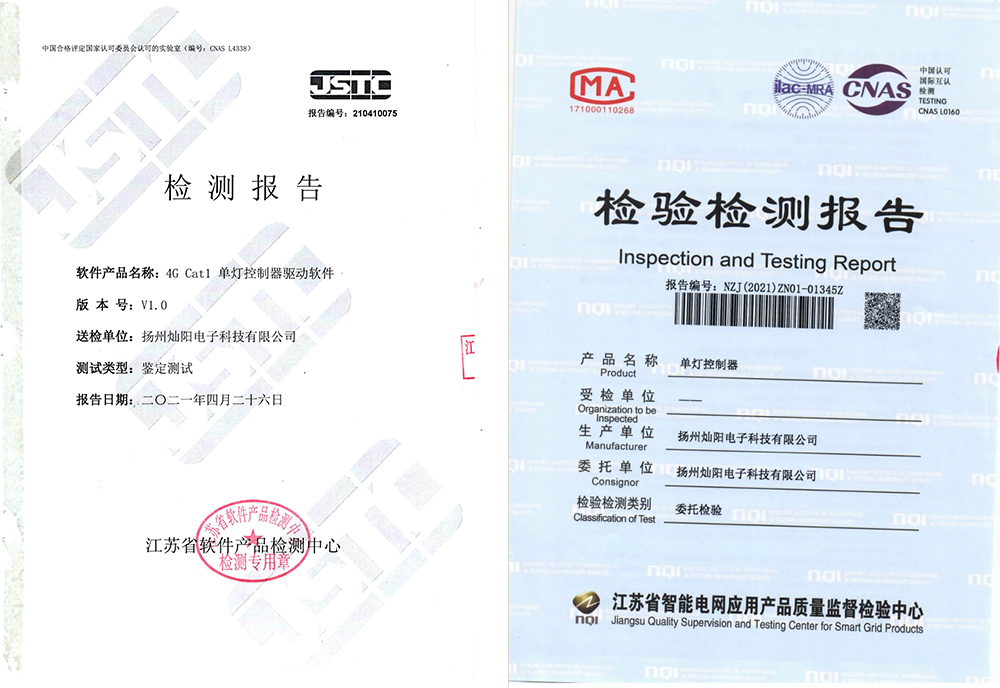

● 設備通過GB/T9254-2008、GB/T17626.3-2016、IEC61000-4-2：2008的檢測；

對應云平臺功能

?單燈控制器功能支持在線率、亮燈率、節能率、用能計劃、亮燈統計、年度能耗趨勢、當月能耗對比、 年累計能耗趨勢、告警統計、當日告警，類型統計、系統 安全評分，統計數據支持餅圖、柱狀圖、曲線圖展示等 功能呈現；

?支持手機APP掃碼添加控制器到智慧城市管理平臺，平臺獲取到控制器位置信息并在地圖上顯示；

?設備地理位置信息GIS。

?權限、賬號管理：分配系統權限，添加、編輯、刪除、區劃信息、項目信息、機構信息、項目管理、操作管理；賬號管理支持添加用戶、分配權限，支持多用戶同時登陸；

?操作、登記記錄管理：用戶操作記錄，支持區別API調用操作和瀏覽器操作，支持顯示操作內容、記錄操作時間；登錄記錄需記錄用戶登錄時間、登錄IP、登錄城市；

?單燈控制器通過4G卡連接運營商網絡接入平臺之后， 可通過平臺實現對單燈的后臺運維及資產管理：

?運維派工：以工單和巡視的各環節為核心實現生產工作的標準化管理，主要完成景觀照明運維、檢修、巡視等日常工作的管理及作業的功能；通過大數據平臺與各系統進行交互，對生產運維數據進行數據分析，為運維質量的優化提供指導性的數據支撐并分析出好的業務流程處理；

?資產管理：對照明資產信息進行維護和管理，包括資產信息的錄入或導入、編輯等，實現對城市照明資產 的資源標注以及數字檔案信息的建立，為城市照明資產 查詢、定位、統計分析提供基礎數據來源；

?設備模板，定義燈桿，并與已錄入系統單燈進行綁定。

?操作消息，以及消息處理進程會在平臺實時反應。

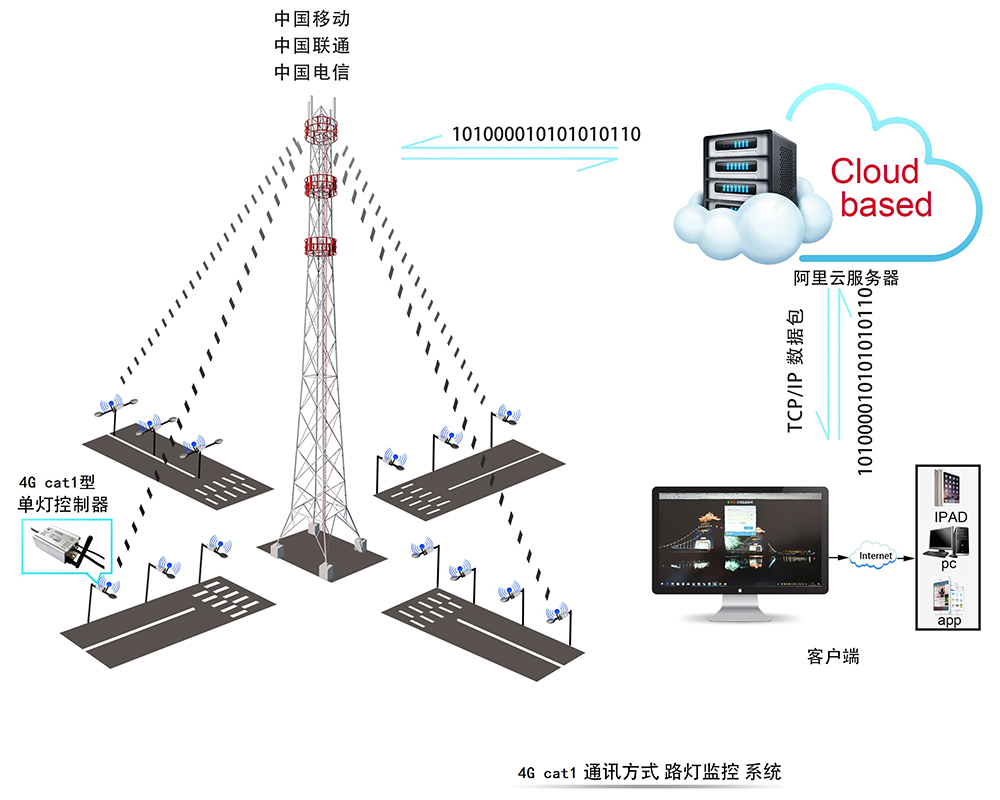

運行模式：

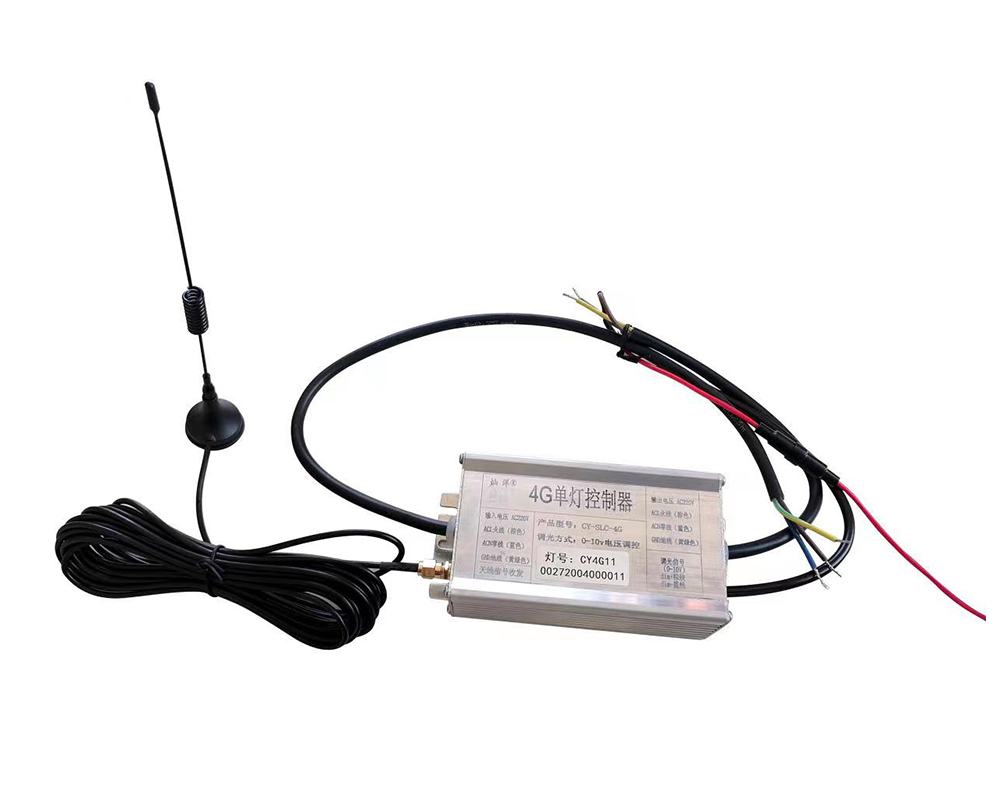

實物照片：

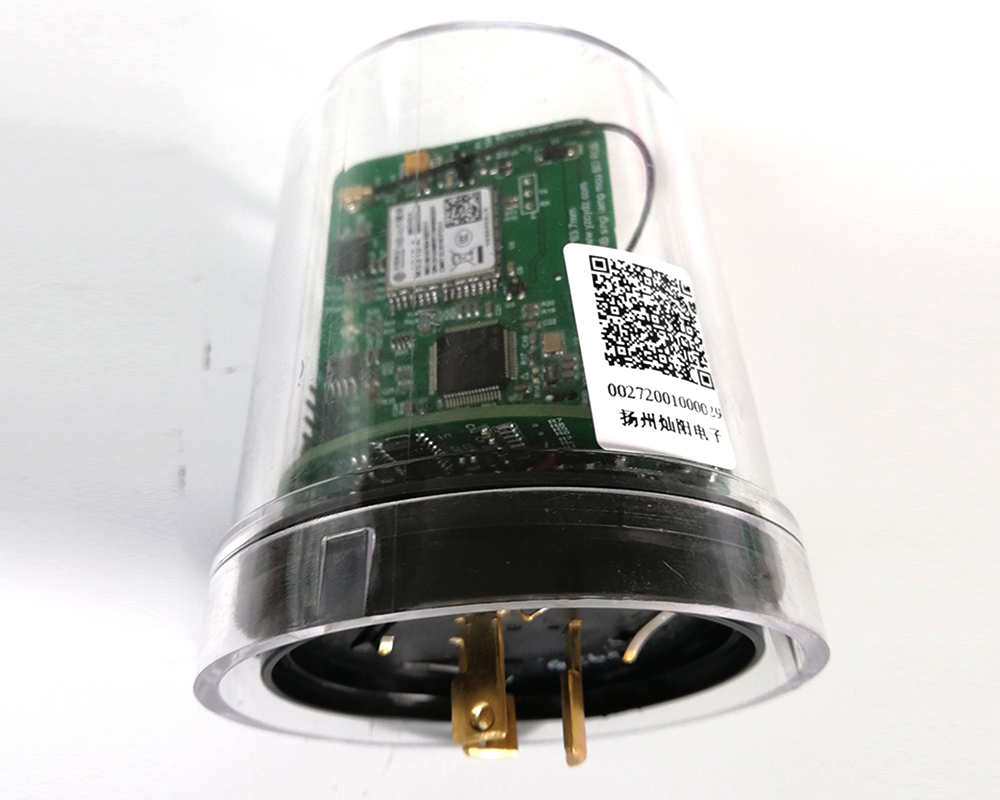

NEMA接口：
