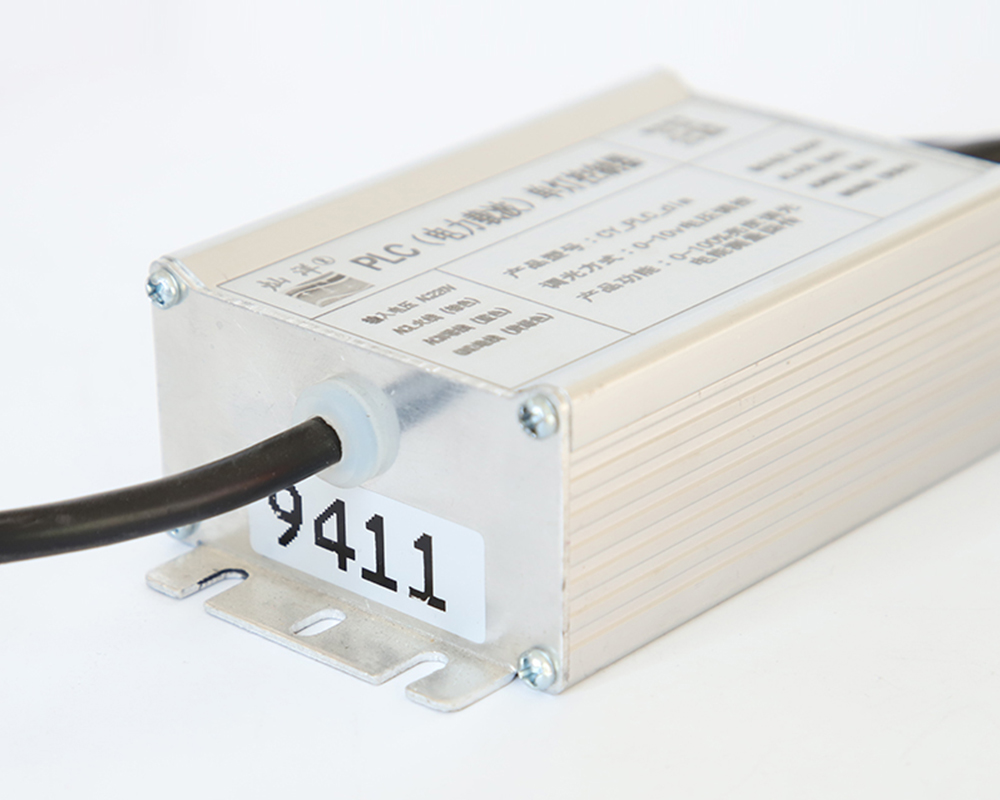

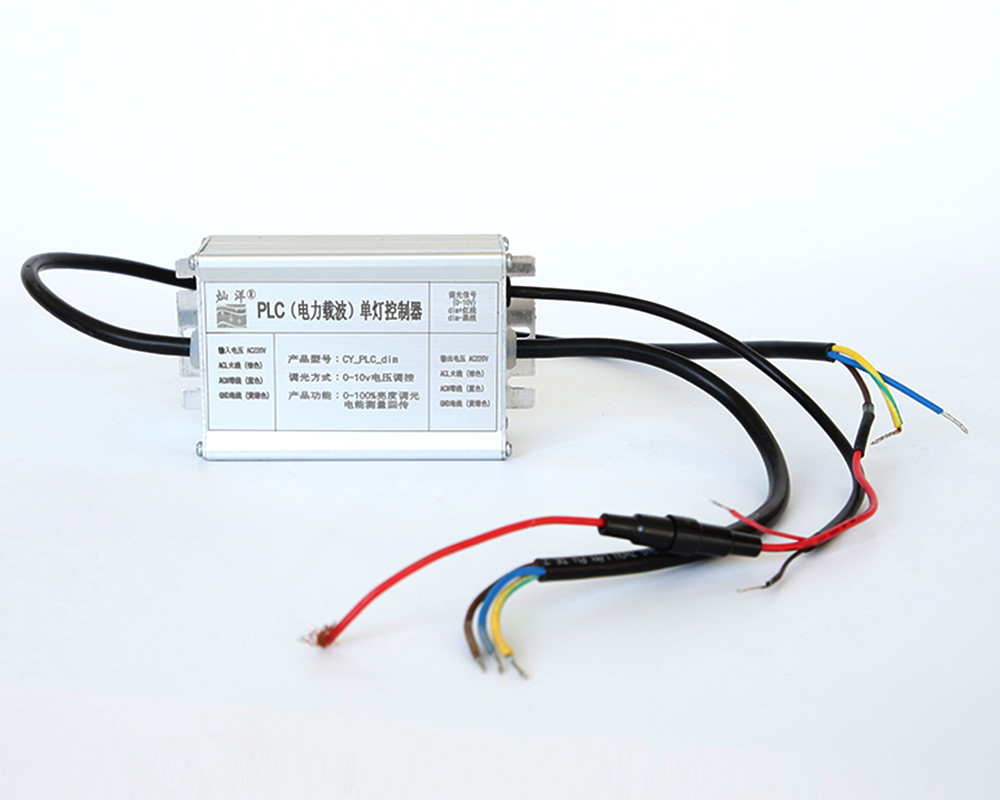

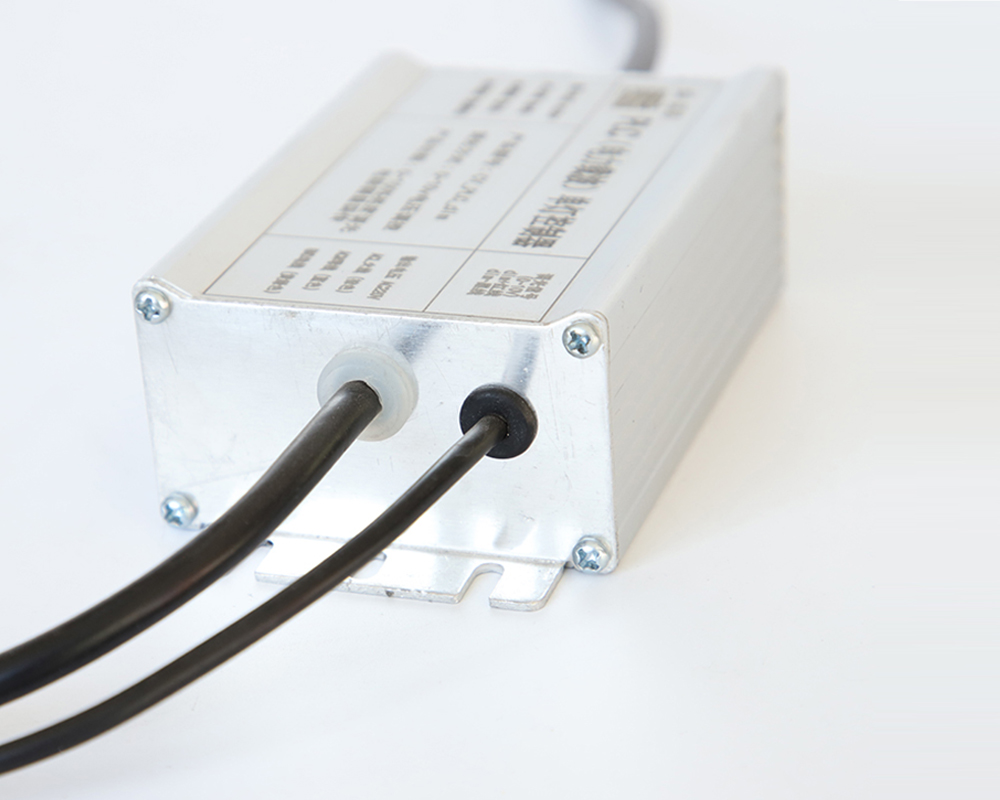

電力載波型單燈控制器
產品型號：CY-SLC-PLC

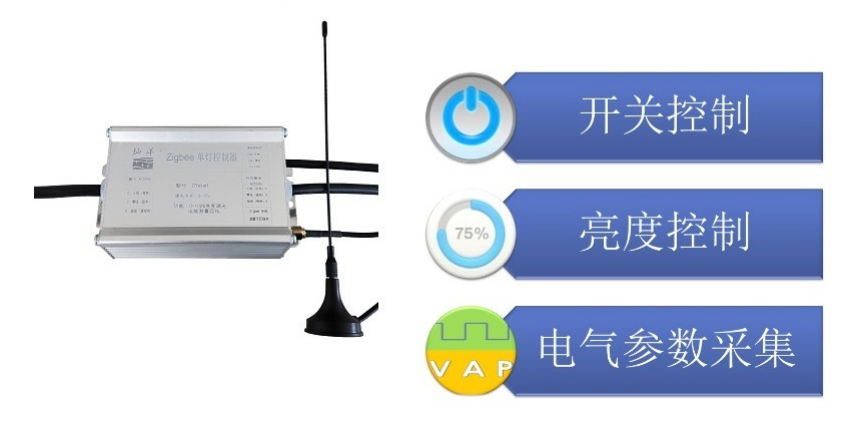

單燈控制器是智能照明系統的執行終端，它可以控制LED驅動電源，實現三大功能：
單燈控制器與 LED 驅動器直接相連，通過電力載波通訊方式接收和處理集中器發送的控制命令，并將控制結果或當前狀態反饋給集中器，實現對路燈的監測、控制。 每一個燈控制器都有一個固定的物理地址（UID）,便于在燈聯網中被尋址操作。
產品特點
1、主要功能有： 定時開關、亮度調節、電流電壓測量、功率因數計算和故障報警等。
2、采用專用的電力計量技術，可測量電壓、電流、功率、電量等電參數及用電數量（精度達1％）
3、可控制輸出5A 220V交流電壓為給各種路燈提供電源。開關次數達10萬次。
4、輸入端具有防雷保護。
5、獨立電源供電的0～10V或PWM信號 對LED路燈以及有該調光接口的燈具進行調光。
6、PLC采用先進的 OFDM 和直序擴頻調制方式，自動根據電力線環境選擇最佳通訊信道（共 12個），輕松避開 LED 驅動電源在不同負載下的干擾, 采用國網標準645協議。
技術參數
序號 | 項目 | 說明 |
1 | 供電電源 | 單相供電 |
2 | 供電電壓 | AC 85V-264V 全球電壓 |
3 | 頻率 | 50Hz±10% |
4 | 功耗 | 靜態功耗≤1W |
動態功耗≤1.5W | ||
5 | 上行通道 | PLC（OFDM）電力載波通訊 |
6 | 控制接口 | 0~10V |
PWM | ||
7 | 最大負載 | 5A |
8 | 繼電器工作壽命 | 10萬次 |
9 | 工作溫度 | -40~85℃ |
10 | 工作濕度 | 10% ~ 100% |
11 | EMC（電磁兼容） | 靜電放電8kV |
高頻電磁場10V/m | ||
電快速瞬變脈沖群4kV | ||
浪涌4kV | ||
工頻耐壓4kV | ||
12 | 防護等級 | IP67（灌膠） |

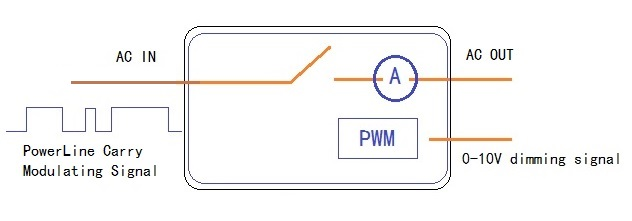

物理接線示意圖
單燈接線圖

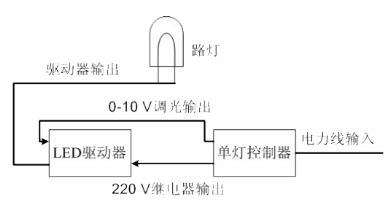

將市電AC85-220V連接燈控制器的AC的輸入接口，將單燈控制器的AC輸出線連接驅動器的AC輸入接口（AC電源連接時L、N線的對應）；將燈控制器的0-10V調光信號輸出線接驅動器的0-10V DIM（調光）接口（DIM調光口連接時DIM+、DIM-線的連接）；將驅動器的電源輸出線連接LED燈（注意正負極的對應）。
